Motor Sürücü 1A Çift DC TB6612FNG

TB6612FNG motor sürücüsü 2 adet dc motoru 1.2A e kadar sürebilir. İki adet giriş sinyali ( IN1 ve IN2 ) 4 farklı sürüş modundan birinde( CW , CCW , ani fren , sabit durma) kontrol edebilir. İki motor çıkışı (A ve B ) ayrı ayrı kontrol edilebilir ve pwm giriş sinyali(100kHz e kadar) ile hızları kontrol edilebilir. Bekleme modundan çıkmak için STBY pini mantıksal 1 almalıdır.

Mantıksal besleme voltajı(VCC) 2.7-5.5DC aralığında olmalıdır. Motor beslemesi (VM) en fazla 15VDC olmalıdır. Her bir kanal için çıkış akımı 1.2A e çıkabilir( anlık 3.2A dayanıklıdır).

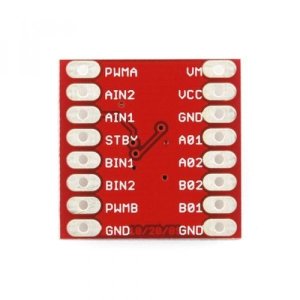

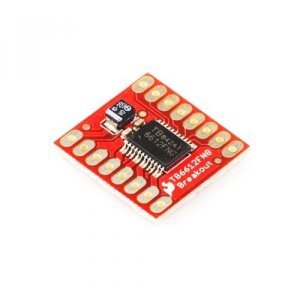

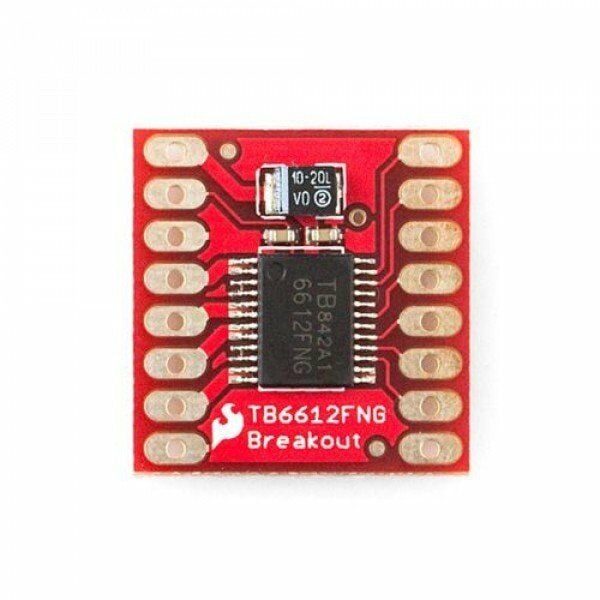

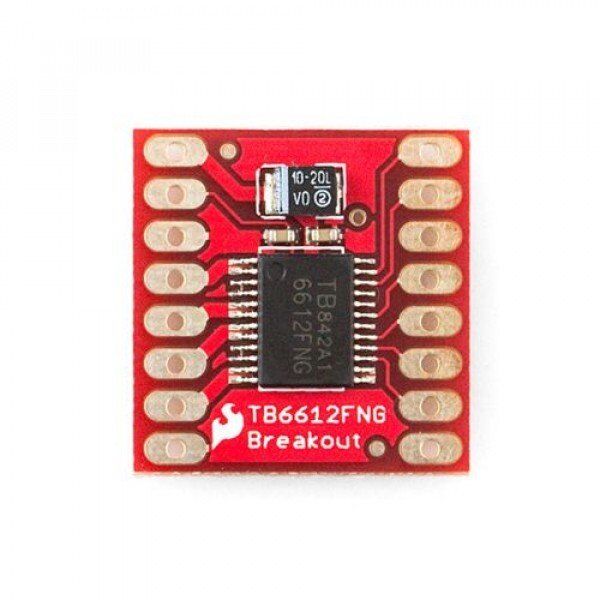

Kart bütün elemanları üzerine monteli halde gelmektedir.Ayrıştırma kapasitörleri her bir besleme kanalı için kart üzerinde gelmektedir. Tb6612FNG kartının bütün pinleri standart 0.1” olarak tasarlanmıştır. Giriş pinleri kartı bir tarafında , çıkış pinleri kartın bir diğer tarafında toplanmıştır.

Özellikler:

• Güç kaynağı voltajı: VM=15V en fazla
• Mantıksal voltaj VVV=2.7-5.5V
• Enerji tasarrufu için standby kontrolü
• CW/CCW/ ani fren/sabit durma motor kontrol yöntemleri
• Yüksek sıcaklık koruması ve düşük voltaj koruması
• 0.1” pin aralığı
• Her besleme kanalı için filitreleme kapasitörleri

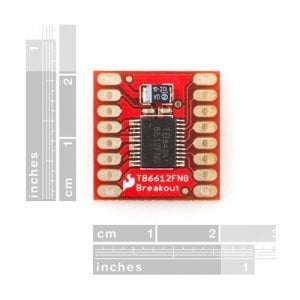

• Boyutlar: 0.8x0.8”

Uygulama Alanları

• Elektronik diferansiyel sürüşlü araçlar
