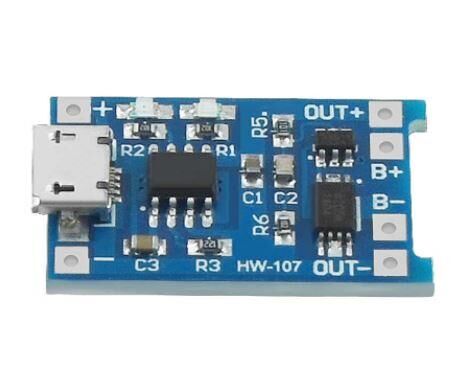

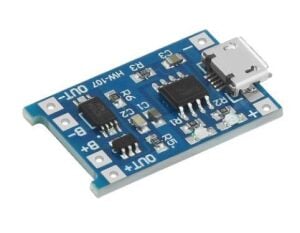

Arduino TP4056 1A Lityum Batarya Şarj Modülü Micro Usb AKIM KORUMALI

Akım korumalı TP4056, kendi koruma devresine sahip olmayan 18650 Li-Ion piller için mükemmel olan kompakt bir modüldür. Modül, TP4056 modülünün, üzerinde akım koruma devresi bulunmayan gelişmiş bir versiyonudur. Bu modülün TP4056 şarj cihazı IC'sine ve DW01 pil koruma IC'sine dayanarak 1A şarj akımı sunacak ve bittiğinde kesilecektir. Modül temel olarak sabit akım/sabit voltaj şarj yöntemini kullanarak şarj edilebilir lityum pilleri şarj etmek için yapılmıştır.

Koruma Özellikleri

• Bağlı bir lityum iyon pilin sabit akımından sabit voltaja şarjını yönetir
• Aşırı deşarj koruması - 2.4V'nin altında pilinizin aşırı deşarj olmasını önler (pilinizin sağlıklı bir minimum voltaj seviyesi)

·         Bağlı bir pil 2,4V'nin altında boşalırsa, modül, pil voltajı 3V'nin üzerine (aşırı boşalmış serbest bırakma voltajı) yeniden şarj olana kadar pilden çıkış gücünü kesecektir, bu da o zaman modül tekrar deşarja izin verecektir. aküden bağlı bir yüke giden gücün. Modül, aşırı deşarj durumu sırasında pilden gelen gücü kesse de, yine de deşarj kontrolü MOSFET'in (FS8205A Çift MOSFET) parazit diyotu aracılığıyla bir pilin şarj edilmesine izin verir.

• Aşırı şarj koruması - modül, pili 4.2V'a kadar şarj eder
• Aşırı akım ve kısa devre koruması – deşarj hızı 3A'yı aşarsa veya bir kısa devre durumu meydana gelirse modül pilden çıkış gücünü kesecektir.
•  Yumuşak başlatma koruması, ani akımı sınırlar
• Yavaş şarj/akü yenileme – bağlı bir akünün voltaj seviyesi 2,9 V'tan düşükse, modül akü voltajı 2,9 V'a ulaşana kadar 1300 mA'lık bir damlama şarj akımı kullanır, bu noktada şarj akımı yapılandırılmış olana doğrusal olarak yükseltilir öfke akımı.

Şartname

• Giriş voltajı: 4.5V - 5.5V
• Tam şarj voltajı: 4.2V
• Aşırı akım koruması: 3A
• Sabit şarj akımı: 1A
• Düşük voltaj koruması: 2.5V
• Giriş arayüzü: mikro USB bağlantı noktası
• Şarj modu: doğrusal
• Şarj hassasiyeti: %1,5
• Akım koruması: 1A
• Ters polarite: hayır
• Anma gücü: 4.2W
• Çalışma sıcaklığı aralığı: -10℃ ila +85℃

LED ve Gösterge

• kırmızı : şarj
• Yeşil / Mavi : tam şarjlı

Talimatlar

• Amper ölçer, modülün yalnızca 5V giriş ucuna bağlanabilir
• Şarj akımının pil kapasitesinin% 37'sinden daha iyidir. 100mAh pili şarj ederseniz, 400mA akım yeterlidir.
• Bağlantı teli kalın olmalıdır.
• Bağlantı noktasının iyi olduğundan emin olun
• Giriş voltajı 2.5v gibi çok yüksekse, akım 1000mA'dan az olacaktır, bu normaldir. Bu bir koruma işlevidir, çipin yanmasını önlemek için şarj akımını otomatik olarak çıkarır.
• Ters polarite yok
