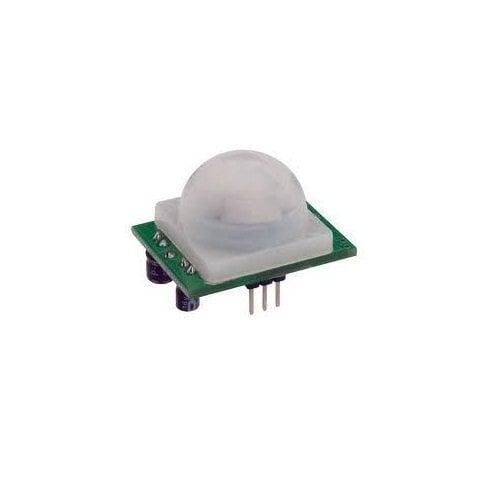

HC-SR501 & base 3 Kızılötesi teknolojisi, otomatik kontrol modülü Almanya’dan ithal LHI778 prob tasarımını kullanarak, yüksek hassasiyet, yüksek güvenilirlik, aşırı düşük voltaj çalılma modu sağlar. Çeşitli otomatik algılamalı elektrik ekipmanda kullanılmaktadır. Özellikle de batarya gücü ile çalışan otomatik kontrollü ürünlerde tercih edilmektedir.

Özellikler

• Voltaj: SV - 20V
• Güç Tüketimi: 65mA
• TTL çıkışı 3.3V. 0V
• Gecikme zamanı. Ayarlanabilir (3->5dk)
• Kitlenme zamanı: 0.2 saniye
• Tetikleme yöntemleri: L- disable tekrar tetiklemesi H enable tekrar tetiklemesi
• Sensmg aralığı: 120 dereceden az, 7 metrede
• Sıcaklıklar - 15 - *70
• Boyut: 32*24 mm, vida arası mesafe 28mm M2. Lens boyutu (çap): 23mm

Uygulamalar

Yer, banyo, bodrum, veranda, depo için otomatik algılama ışığı Garaj, havalandırma, alarm

Özellikler

• Automata: İndüksiyon: çıkışım algılama aralığına girmek yüksektir, otomatik gecikmenin algışlama aralığından çıkan kişi yüksek, çıkış düşük.
• Fotosensetif kontrol (opsiyonel, fabrika ayarı değil) fotosensetif kontrol, günüdz veya ışık yoğunluğuna ögre indüksiyon olmadan ayarlanabilir.
• Sıcaklık kompanzasyonu (opsiyonel, fabrika ayarı değil): Yaz aylarında ortam sıcaklığı 30C’den 32C’ye çıktığında saptama mesafesi daha kısadır. Performans kompanzasyonu için sıcaklık kompanzasyonu kullanılabilir.
• İki şekilde tetiklenir: (Seçilebilir jumper)

  • Tekrar edilemez tetikleme: sensör çıkışı, gecikme süresi bitince çıkış otomatik oarak yüksek seviyeden düşük seviyeye değişir.
  • Tekraralanabilir tetikleme, sensör çıkışı yüksek, gecikme süresi, eğer alglama aralığında insan eylemi varsa çıkış, geçikme yüksekten düşüğe geçene kadar ve  insan gidene kadar her zaman yüksek kalacaktır (sensör modülünin algıladığı zaman gecikmesi periyodu, her bir insan eylemi için ve son etkinlik zamanının gecikme süresinin başlangıcından itiaberen otomatik olarak uzatılacaktır.)
• Bloklama süresi (default ayar: 2.5s bloklama süresi): her bir sensör çıkışından sonra sensör modülü (yüksekten alçağa). Zamanın bloklanmış periyodundan itibaren bu süre boyunca sensöre herhangi bir sensör sinyalini kabul etmez. Bu özellik elde edilebilir sensör çıkış süresi ve bloklama zamanı arasındaki aralık aralığı tespit ürünleri için aralıklarla uygulanabilir. Bu fonksiyon yük anahtarlama sürecinde çeşitli parazitleri engelleyebilir. (Bu süre sıfır saniye olarak ayarlanabilir - saniyenin birkaç ondalığı).
• Geniş çalışma voltajı aralığı: default çalışma voltajı DC4.5V-20V.
• Mikro güç tüketimi: çalışma akımı <50 mikro amp, özellikle bataryanın güç sağladığı otomatik kontrol ürünlerinde.
• Çıkış yüksek sinyali: çeşitli MrculL türleri ile kolay yerleştirme.

Ayarlama

• Mesafe potansiyometresini saat yönünde döndürerek ayarlayın. Artan algılama mesafesinin (yaklaşık 7 metre), aksine, algılama mesafesi azalır (yaklaşık 3 metre).
• Gecikme potansiyometresinin saat yönünde döndürerek ayarlayın. sensörünü gecikme uzatılmış (300S). akisne indüksiyon gecikmesini (5S) kısaltın.

Kullanım talimatları

• Sensör modülü bir dakikadan sonra enerjilendirilir. Bu başlatmada bu modülde zaman aralıkları çıkışın 0-3 katı olacak, bir dakika sonra standby durumuna geçecektir.
• Lensin doğrudan modül yüzeyine yakın olan ışık veya diğer kaynak parazitlerinden kaçının. Parazit sinyali hatasının oluşmasını engellemek için, ortamda rüzgardan kaçınılmalıdır. Rüzgar sensörler üzerinde parazite neden olmaktadır.
• Çift problu sensör modülünde, prob penceresi çift (A B) uzunlamasına yönün her iki ucunda da dikdörtgendir.
• İkili zaman ulaşmak için kızılötesi spektrumu ile soldan sağa veya sağdan sola hareket eden insan, mesafe farkı, daha fazla mesafe daha hassas sensör
• İnsan önden proba veya aşağıdan yukarıya veya yukarıdan aşağıya hareket ettiğinde DouMe kızılötesi spektoroskopisinden daha kısa sürede mesafe değişimlerini saptar.
• Sensörün ikili yönü, insan hareketinden olabildiğince uzağa olacak şekilde paralel olarak yerleştirilmelidir. Sensör açı aralığını arttırmak için dairesel lens kullanan modül aynı zamanda probun çevirdiği indüksiyonu gerçekleştirir. Ama sağ ve sol taraflar hala algılama aralığının iki yönü için de yukarıda ve aşağıdadır ve yukarıdaki gereksinimleri kurmaya çalışmaktadır.
