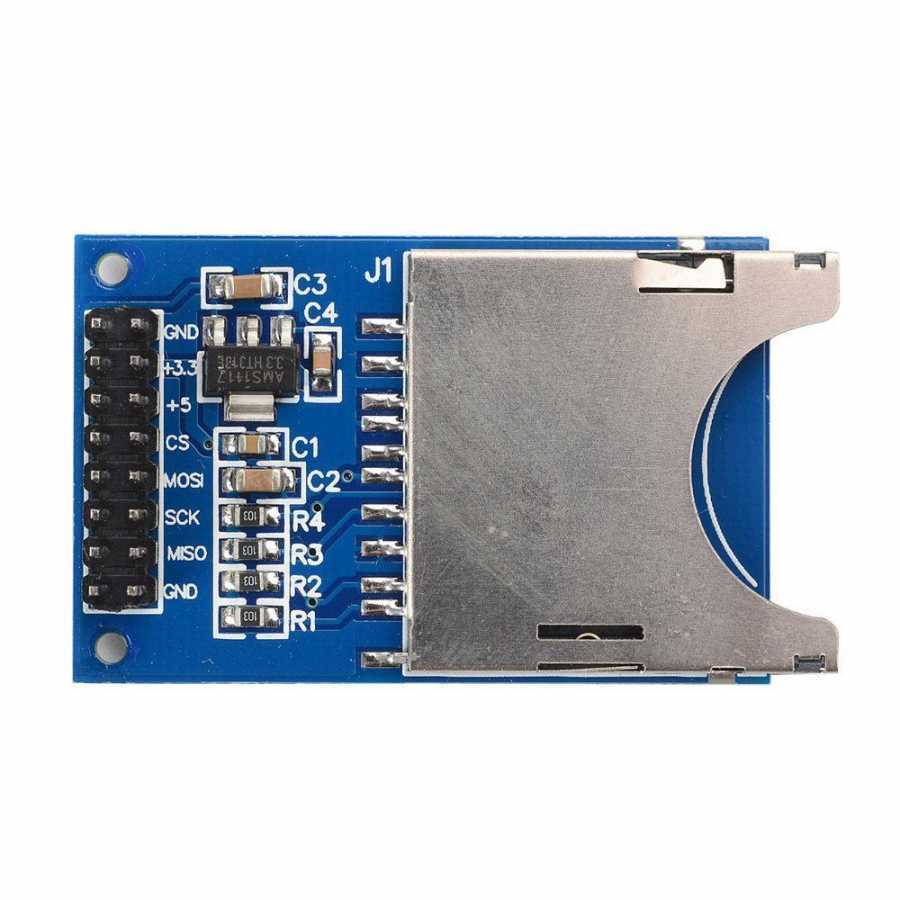

Arduino Sd Kart Modülü

Micro sd kartlarla iletişim kurmanın iki yöntemi vardır; SPI modu ve SDIO modu. SDIO modu çok daha hızlıdır ve cep telefonlarında, dijital kameralar gibi hızın önemli olduğu cihazlarda kullanılır. Ancak daha komplikedir ayrıca bir koruma kilidi mevcuttur. Bu nedenle Arduino projeleri üzerinde çalışan kişiler tarafından SDIO modu tercih edilmemektedir. Bunun yerine, her SD kart modülü ile uyumlu ve basit, herhangi bir mikrodenetleyici ile kullanması kolay olan SPI modu tercih edilmektedir. Arıca seri haberleşme protokolleri hakkındaki yazımızı okuyarak SPI hakkında daha çok bilgiye sahip olabilirsiniz.

 VCC pini modül için güç sağlar ve Arduino’daki 5V pine bağlanmalıdır.

GND Arduino GND pinine bağlanmalıdır.

MISO (Master In Slave Out) , Micro SD Kart Modülünden SPI çıkışıdır.

MOSI (Master Out Slave In) , Micro SD Kart Modülüne SPI girişidir.

SCLK (Seri Saat) pini, Arduino tarafından üretilen, seri haberleşmeyi sağlayan, veri iletimini senkronize eden saat darbelerini kabul eder.

SS (Slave Select) pini, Arduino (Master) tarafından SPI veri yolundaki belirli cihazları etkinleştirmek ve devre dışı bırakmak için kullanılır.
