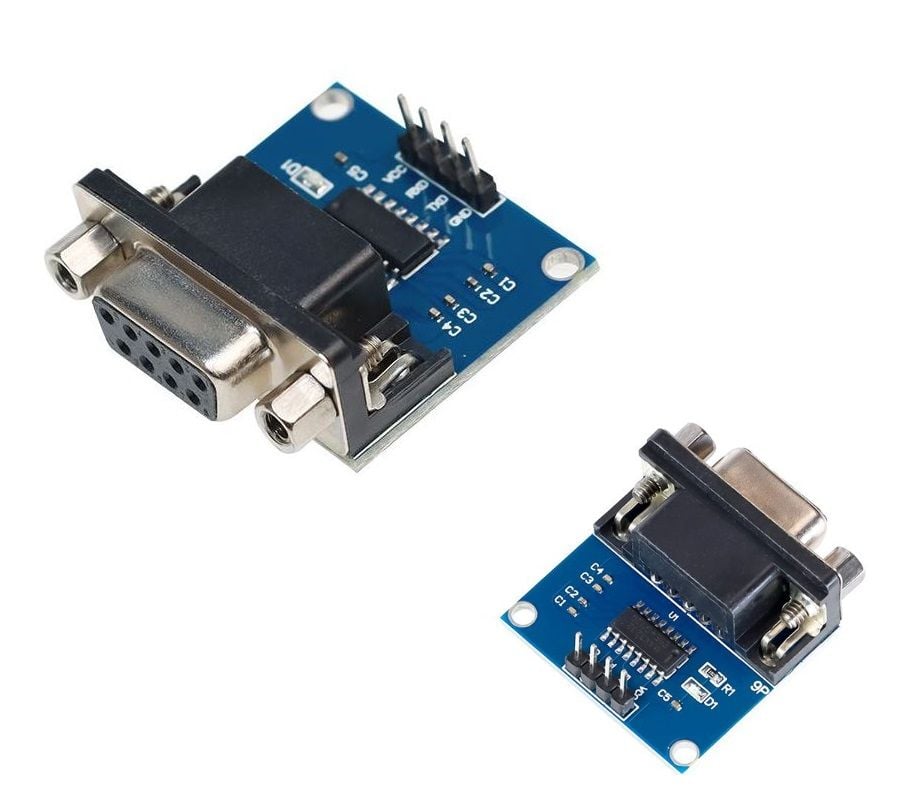

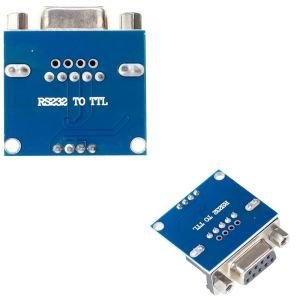

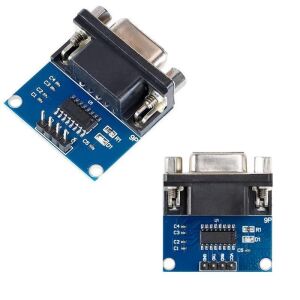

ARDUİNO RS232-TTL Seri Haberleşme Dönüştürücü Modülü (AH-B110)

RS232 ve TTL: Seri Haberleşme Dönüştürücü

Seri iletişim, uzun mesafelerde veri iletimi için bir yoldur. Genellikle RS232
ve TTL serileriyle ilişkilendirilir, Arduino ve diğer mikrodenetleyicilerin bilgisayarınız veya diğer seri aygıtlarla iletişim kurmasını sağlar.

RS232, seri portlar aracılığıyla bilgisayarlar ve cihazlar için bir iletişim yöntemi olarak yaygın olarak kullanılan ilk seri iletişim protokolüdür. Mikrodenetleyici seri sinyallerinize benzer şekilde, verileri bir seferde biraz iletir.

RS232, Veri İletim Ekipmanı (DTE) ve TXD, RXD ve RTS&CTS gibi pinlere sahip Veri İletişim Ekipmanı (DCE) bağlayarak çalışır.

TXD: Verici
RXD: Alıcı
RTS: Gönderme İsteği
CTS: Göndermek İçin Temizle
GND: Zemin

RS232 Özellikleri ve Parametreleri:

RS232'nin Avantajları ve Dezavantajları

Avantajlar:
Düşük maliyetli
Telekomünikasyon endüstrisindeki uzun süreli varlığı nedeniyle yaygın olarak kullanılabilir ve uygulanabilir
1 sürücü ve 1 alıcı için yalnızca maksimum desteğe sahip basit kablolama ve konektörler

Dezavantajları:
Veri aktarım hızı, şu anda alıştığımızdan daha yavaş, saniyede 20 kilobayt civarında yüzer
Bilgisayar ve cihaz arasında noktadan noktaya bağlantı için en fazla 50 fit mesafe

Not: RS232 standardı, fiziksel seviyenin bir protokolüdür ve ilgili tüm cihazların iletim hızını tanımlamaz. Taşıma protokolleri kullanılan cihazlara göre değişir.

TTL dizisi nedir?

TTL, günümüzde çoğu mikrodenetleyicide görülen bir yöntem olan UART (evrensel olarak asenkron alıcı/verici) iletim yönteminde yaygın olarak bulunan bir seri iletişim olan Transistör-Transistör Mantığı anlamına gelir .

TTL Serinin Avantajları ve Dezavantajları

Avantajlar:

Düşük maliyetli
Yüksek kullanılabilirlik
Mikrodenetleyici ile yüksek uyumluluk
Kullanım kolaylığı

Dezavantajları:

Gürültülü, düşük gürültü marjı nedeniyle
Sınırlı hız ve frekans
Daha yüksek frekanslarda daha yüksek güç tüketimi

RS232 vs TTL: Fark nedir?

Dış koşullara duyarlılık

RS232'nin daha aşırı voltajları, onu gürültüye, parazite ve bozulmaya karşı daha az duyarlı hale getirmeye yardımcı olur.

Minimum ve Maksimum voltajlar

RS-232 sinyallerinin minimum ve maksimum voltajları +/-13V, TTL sinyalleri ise 0 ila 3,3V/5V'dir.

Mikrodenetleyici ile eşleştirme kolaylığı

TTL serisi, bir mikrodenetleyici voltaj besleme aralığı arasında iyi çalıştığı için mikrodenetleyici eşleştirmesi için daha kolay bir seçenek olacaktır.

Mantık Seviyeleri

RS232 ve TTL arasındaki mantık seviyeleri ters çevrilir, "1"ler ve "0"lar birbirinden ters çevrilir.
