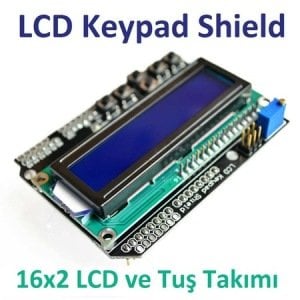

ARDUİNO LCD1602 KEYPAD SHİELD
Bugün sipariş verdiğinizde aynı gün kargoda!
139,03 TL
KDV Dahil
Marka
Kategori
Fiyat
115,86 TL + KDV
Stok Kodu
48128
* 139,03 TL den başlayan taksitlerle!!

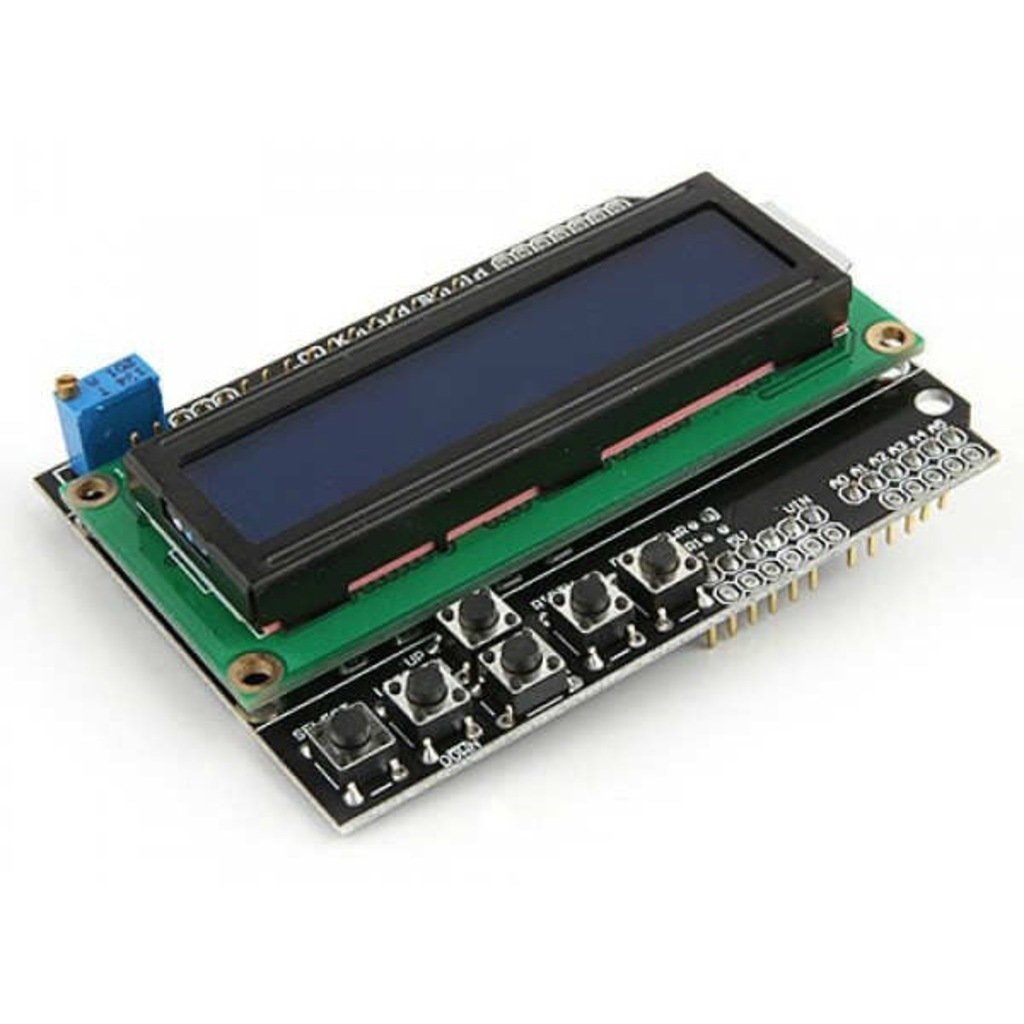

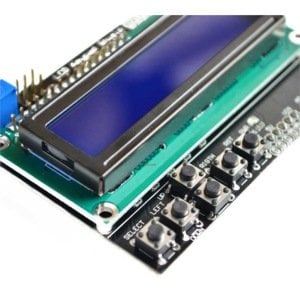

LCD ve Tuş Takımı Shield oldukça popüler bir Arduino Shield'dir. Üzerinde 2x16 LCD ekran, 5 tane programlanabilir push buton ve 1 adette reset butonu bulunmaktadır. 5 butonun tamamı özel bir yapıyla Arduino A0 pinine bağlıdır. Bu sayede sadece bir pin üzeriden 5 tane butonun hepsi okunabilir.
Kart üzerindeki LCD'nin kontrastı ayarlanabilir ve yazılımsal olarak arka ışık açıp kapatılabilir. Arduino ile bilgisayardan bağımsız uygulamalar geliştirilmek için son derece ideal bir shielddir. LCD üzerine kullanıcı arayüzü tasarlanabilir ve tuşlar ile veri girişi sağlanabilir.
Özellikleri:
Çalışma Voltajı: 5V
5 adet push buton
Kullanılmayan pinler dışarıya aktarılmıştır. Bu sayede farklı sensörler ve modüller ile beraber kullanılabilir.
Kontrast ayarı için dahili potansiyometre
Ölçüler: 80 x 58 mm
Pin Dağılımı:
Dokümanlar:
Kart üzerindeki LCD'nin kontrastı ayarlanabilir ve yazılımsal olarak arka ışık açıp kapatılabilir. Arduino ile bilgisayardan bağımsız uygulamalar geliştirilmek için son derece ideal bir shielddir. LCD üzerine kullanıcı arayüzü tasarlanabilir ve tuşlar ile veri girişi sağlanabilir.
Özellikleri:
Çalışma Voltajı: 5V
5 adet push buton
Kullanılmayan pinler dışarıya aktarılmıştır. Bu sayede farklı sensörler ve modüller ile beraber kullanılabilir.
Kontrast ayarı için dahili potansiyometre
Ölçüler: 80 x 58 mm
Pin Dağılımı:
| Arduino Pin | Özellik |
| Analog 0 | Buton (select,up,down,left,right) |
| D4 | LCD DB4 |
| D5 | LCD DB5 |
| D6 | LCD DB6 |
| D7 | LCD DB7 |
| D8 | LCD RS |
| D9 | Enable |
| D10 | Arka Işık Kontrol |
Dokümanlar:
