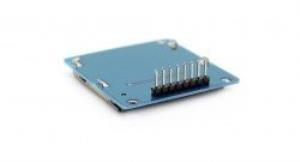

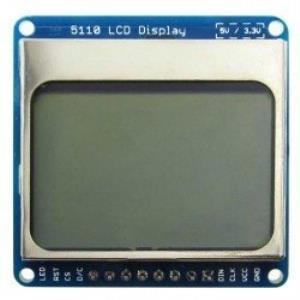

Özellikler:

• Dahili Arka Işık
• Ortak MCU kontrolü ile kolay iletişim
• Philips PCD8544 SP ile LCD denetleyicisi! Arayüzü
• 84X48 piksel çözünürlüklü grafik LCD modülü
• Nokia 5110, 3310 LCD ile uyumlu

Tanımlama:

• Arayüz: DPI seri bağlantı
• Çalışma gerilimi: 2.7V - 3.3V
• Çalışma akımı: <5mA (Arka ışık kapalı), <20mA (Arka ışık açık)
• Çalışma sıcaklığı: 0 ila 50 derece santigrat
• Depolama sıcaklığı: -10 ila 70 derece santigrat
• Boyut (G x G x Y): 45X45X5mm
• LCD Kontrol Cihazı: Philips PCD8544

Pin açıklamaları:

• VCC: 2.7 ila 3.3V
• GND: Zemin
• SCE: Yonga etkinleştirme (Aktif Düşük)
• RES: Sıfırla (Etkin Düşük)
• D / C: Veri / Komut seçimi Düşük Yazma komutu, Yüksek Yazma verileri.
• SDIN: Seri giriş
• SCLK: Saat girişi
• LED: Aktif Yüksek 2.7 - 3.2V
