UNI-T UT 513C 5000V 1000G OHM İZOLASYON TEST CİHAZI

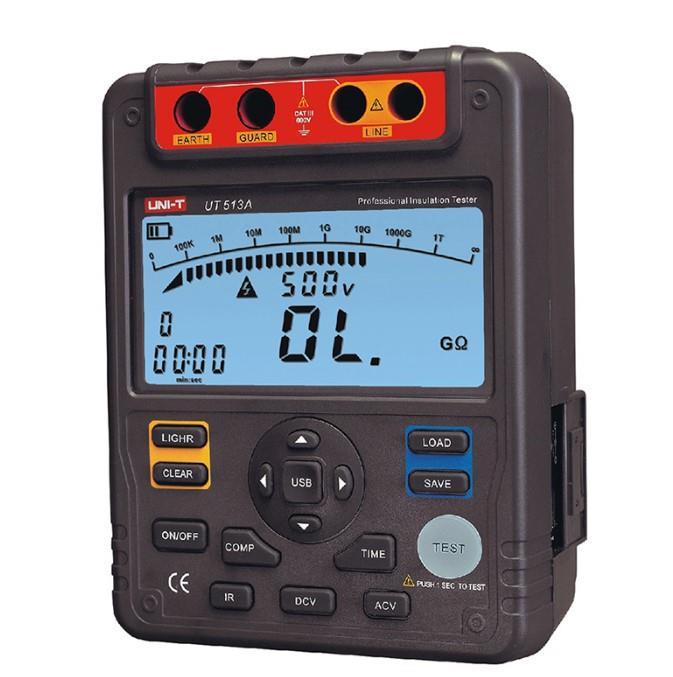

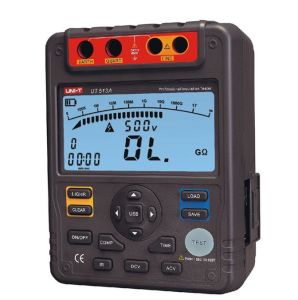

UT513A Yalıtım Direnci Test Cihazı
UT510 serisi test cihazları, büyük transformatörlerin, jeneratörlerin, yüksek voltajlı motorların ve daha fazlasının yalıtım direncini ölçebilir. UT510 serisi ayrıca PI, DAR ve diğer önemli özellikleri de ölçebilir. Ölçülen veriler daha sonra PC yazılımı aracılığıyla analiz edilebilir. UT513A, 5kV'a kadar test voltajı üretebilir.
1. 30 segmentli analog çubuk grafikli geniş 9999 ekran
2. PI/DAR ölçümleri
3. Karşılaştırma, üst ve alt limit fonksiyonları
4. Sürekli ölçüm modu
5. Otomatik kapanma
6. 18 gruplu veri depolama
7. Arka Işık
8. Otomatik akım deşarjı ve yüksek voltaj çıkış alarmı
9. Güç adaptörü
10. Zaman ölçüm modu, 15 dakika içinde otomatik ölçüm
11. USB arayüzü ve PC yazılımı
12. Düşük pil ve aşırı menzil göstergeleri
Özellikler |
|
Menzil |
UT513A |
Yalıtım direnci (Ω) |
Test voltajları |
500V~5000V |
%0~%20 |
500V |
0,5MΩ~20GΩ |
±(3+5) |
|
1000V |
1MΩ~40GΩ |
±(3+5) |
|
2500V |
2.5MΩ~100GΩ |
±(3+5) |
|
5000V |
5MΩ~1000GΩ |
±(3+5) |
|
DC voltajı (V) |
600V |
±(2+3) |
|
AC voltajı (V) |
600V |
±(2+3) |
|
Kısa devre akımı |
|
>3mA |
|
Özellikleri |
|||
Otomatik menzil/Otomatik kapanma |
|
√ |
|
Test voltajı ikincil ekranı |
|
√ |
|
Düşük pil göstergesi |
|
√ |
|
Veri depolama |
|
18 |
|
Karşılaştırma ölçümü |
|
√ |
|
Polarizasyon indeksi (PI) |
|
√ |
|
Dielektrik absorpsiyon oranı (DAR) |
|
√ |
|
USB arabirimi |
|
√ |
|
Analog çubuk grafik |
|
30 |
|
LCD arka ışık |
|
√ |
|
Aşırı menzil uyarısı |
|
√ |
|
Yüksek voltaj göstergesi |
|
√ |
|
Zamanlama ölçümü |
yaklaşık 15 dakika |
√ |
|
IEC 61557'yi karşılar |
61557-1:2007; 61557-2:2007 |
||
Genel Özellikler |
|||
Güç |
1,5V pil (LR14) x 8 |
||
Görüntülemek |
123 mm x 58 mm |
||
Ürün rengi |
kırmızı ve gri |
||
Ürün net ağırlığı |
2kg |
||
Ürün boyutu |
202 mm x 155 mm x 94 mm |
||

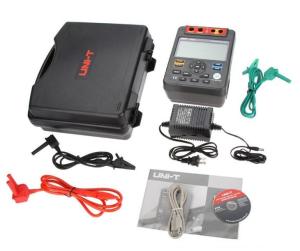

Standart aksesuarlar |
2 adet bir fiş test ucu bir timsah klipsine (siyah ve yeşil), 1 adet iki fiş test ucu bir timsah klipsine (kırmızı), piller, USB kablosu, PC yazılım CD'si, güç adaptörü |
||
Standart karton ölçümü |
505 mm x 345 mm x 345 mm |
||
Standart karton brüt ağırlık |
18.9kg |
