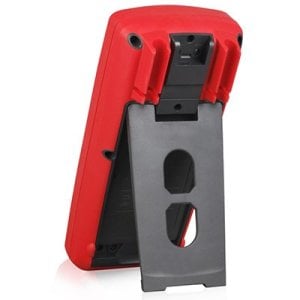

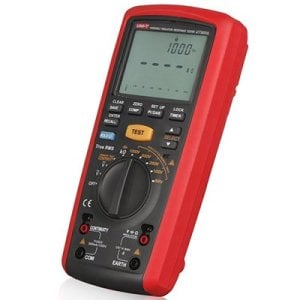

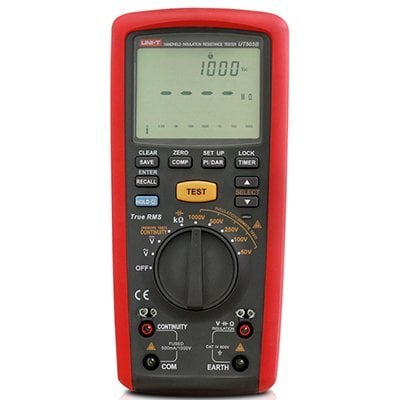

Unı-t UT 505B Dijital Multimetre ve İzolasyon Test Cihazı 1000v
UT505 serisi el tipi true RMS izolasyon direnci test cihazları, dijital multimetre ve izolasyon direnci test cihazının özelliklerini birleştirir. Tipik multimetre işlevlerinin yanı sıra, bu sayaçlar ayrıca yalıtım direncini, PI, DAR'ı ölçebilir ve yalıtım durumunu belirlemek için direnç oranını otomatik olarak hesaplayabilir.
Uygulamalar:
UT505, motorlar, kablolar, transformatörler, anahtarlar, elektrikli aletler ve yalıtımlı malzemeler dahil olmak üzere hassas aletlerin yalıtım direnci testinde kullanılabilir.
|
Özellikler
|
|
Menzil
|
UT505B
|
|
Yalıtım direnci (Ω)
|
50V
|
50V/100V/250V/500V/1000V
|
%0~%20
|
|
0.01MΩ~50MΩ
|
±(3+3)
|
||
|
50MΩ~1GΩ
|
±(3+3)
|
||
|
100V
|
1GΩ~10GΩ
|
±(10%+3)
|
|
|
0.01MΩ~100MΩ
|
±(3+3)
|
||
|
100MΩ~1GΩ
|
±(3+3)
|
||
|
250V
|
1GΩ~20GΩ
|
±(10%+3)
|
|
|
0.01MΩ~200MΩ
|
±(1.5%+5)
|
||
|
200MΩ~1GΩ
|
±(1.5%+5)
|
||
|
500V
|
1GΩ~50GΩ
|
±(10%+3)
|
|
|
0.01MΩ~500MΩ
|
±(1.5%+5)
|
||
|
500MΩ~1GΩ
|
±(1.5%+5)
|
||
|
1000V
|
1GΩ~100GΩ
|
±(10%+3)
|
|
|
0.1MΩ~2000MΩ
|
±(1.5%+5)
|
||
|
2GΩ~9.9GΩ
|
±(5%+3)
|
||
|
10GΩ~20GΩ
|
±(7%+3)
|
||
|
20GΩ~200GΩ
|
±(20%+3)
|
||
|
Yük akımı
|
50V (R=50kΩ) 1mA
|
%0~%10
|
|
|
100V (R=100kΩ) 1mA
|
%0~%10
|
||
|
250V (R=250kΩ) 1mA
|
%0~%10
|
||
|
500V (R=500kΩ) 1mA
|
%0~%10
|
||
|
1000V (R=1MΩ) 1mA
|
%0~%10
|
||
|
Kısa devre akımı
|
<2mA
|
||
|
Kaçak akım (A)
|
10~2000μA
|
±(10%+3)
|
|
|
Düşük direnç (Ω)
|
0.01Ω~100Ω (yaklaşık 5V/>200mA/20mA isteğe bağlı)
|
±(1.5%+3)
|
|
|
Genel direnç (Ω)
|
0.01kΩ~10MΩ
|
±(3+3)
|
|
|
DC voltajı (V)
|
0V~600V
|
±(2+3)
|
|
|
AC voltajı (V)
|
0V~600V
|
±(1.5%+5)
|
|
|
Frekans (Hz)
|
45~1kHz
|
±(0.1%+3)
|
|
|
Kapasitans (F)
|
100pF~500μF
|
±(5%+5)
|
|
|
Özellikleri
|
|||
|
Görüntüleme sayısı
|
|
6000
|
|
|
Otomatik aralık/Gerçek RMS
|
|
√
|
|
|
adım voltajı
|
Aralığın %50~120'sinde %10'luk adımlar
|
√
|
|
|
DAR
|
60'lar/15'ler ve 60'lar/30'lar
|
√
|
|
|
PI/Zamanlama ölçümü
|
|
√
|
|
|
Otomatik deşarj
|
|
√
|
|
|
Otomatik sigorta kontrolü
|
|
√
|
|
|
Analog çubuk grafik
|
|
√
|
|
|
süreklilik zili
|
|
√
|
|
|
Karşılaştırma ölçümü
|
|
√
|
|
|
Düşük pil göstergesi
|
|
√
|
|
|
Genel Özellikler
|
|||
|
Güç
|
1,5V pil (LR6) x 6
|
||
|
Görüntülemek
|
78 mm x 59 mm
|
||
|
Ürün rengi
|
kırmızı ve gri
|
||
|
Ürün net ağırlığı
|
630g
|
||
|
Ürün boyutu
|
103 mm x 225 mm x 59 mm
|
||
|

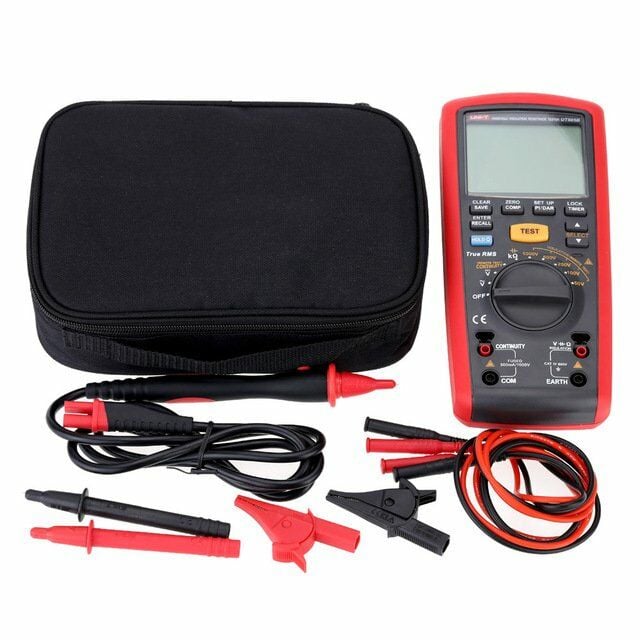

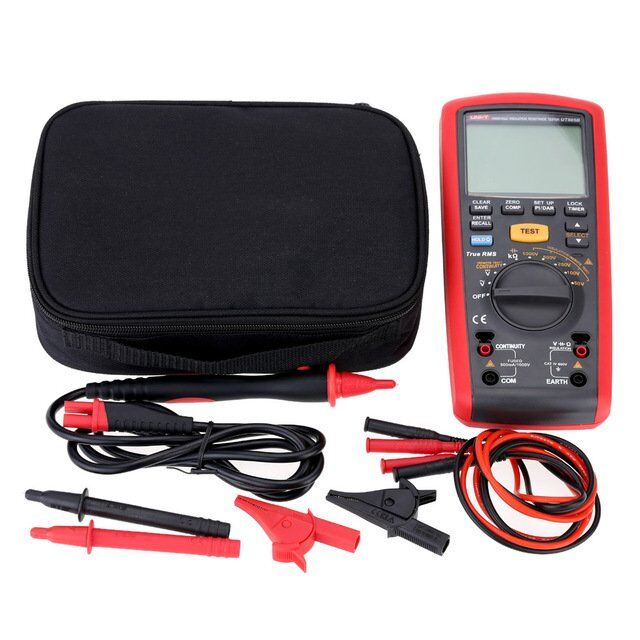

Standart aksesuarlar
|
Piller, test uçları, test probları, timsah klipsleri
|
||
|
Standart bireysel ambalaj
|
Taşıma çantası, hediye kutusu, İngilizce el kitabı
|
||
|
Karton başına standart miktar
|
20 adet
|
||
|
Standart karton ölçümü
|
515 mm x 380 mm x 385 mm (standart karton başına 0,075 CBM)
|
||
|
Standart karton brüt ağırlık
|
20.8kg
|
||
|
Opsiyonel aksesuar
|
Uzaktan test ucu
|
||
