RX-02 12v 2 Kanallı RF Kumanda Ünitesi ( Kumandası Hariç TX-04 )

2 Kanal Programlanabilir Rf Kontrol Ünitesi

Montaj be Kullanım Kılavuzu

Cihazın besleme girişine isteğe bağlı olarak 12 Volt Ac yada Dc.24 Volt Dc besleme herhangi bir değişiklik yapmadan bağlanabilir. (24 volt Ac kullanmayınız). Cihazın üzerindeki 8’li klemensin 2‘si besleme girişi, diğer 6’si ise role kontaklarının çıkışıdır. Role’ lerin kontakları 7 Amper dir ve boy kontak vermektedir.

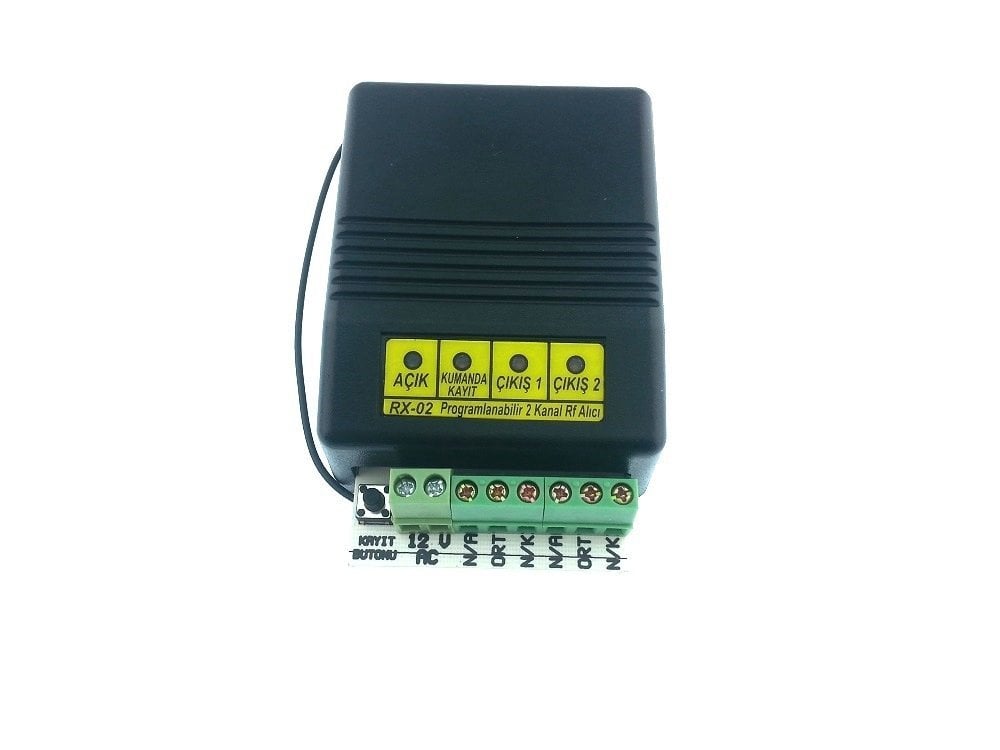

Besleme Bağlantısı Ve Kumanda Tanıtımı

Cihaz çalışmaya başIadığında üzerinde bulunan yeşil Power led’i yanacaktır. çaIışır durumda olan cihaza ilk yapılması gereken işIem kullanılacak of an kumandaları tanıtmaktır. Bunun için kayıt butonu’ na basili tutun ve kumanda kayıt led’i yanınca kayıt butonunu bırakıp tanıtmak istediğiniz kumandanın herhangi bir butonuna basın. Cihaz kumandayı tanıdığında 5 uzun ikaz ile bunu size bildirecektir. Bu ikaz sonrasında kumanda kullanılmaya hazır durumdadır. Bu işlem kullanılacak olan her kumanda için yapılmalıdır. Eğer 5 uzun ikaz yerine 5 kısa ikaz alınırsa tanıtmak istediğiniz kumanda daha önce cihaza tanıtılmış anlamıma gelir.

Kayıtlı Kumandaların Silme İşlemi

Kayıtlı olan tüm kumandaları silmek için besleme voltajını kesin ve 2 saniye bekleyin ve kayıt butonuna basılı tutarken beslemeyi verin power Ied’i ve kayıt Ied’ i aynı anda yanacaktır, bu

şekiIde butona 10 saniye basılı tutun 10 saniye sonunda kayıt Ied’ i sönecek ve hafızada kayıtlı olan kumandaların tümü silinmiş olacaktır.

Cihazda Bulunan 5 Farklı Fonksiyon İşlemi

Cihaz üzerinde değişik amaçIarda kullanıma uygun olarak sunulmuş 5 farklı özellik bulunmaktadır. Bunların arasından kendi kullanımınıza uygun olanı Dip Siviç’i kullanarak seçebilirsiniz. Bu seçimi yaparken cihazı kapatmanıza gerek yoktur.

Fonksiyon Sırası

1) Dip siviçler komple kapalı iken.

Siyah tuş Çıkış 2’yi On/Off yapar.

Kırmızı Tuş 1 nolu Çıkış tuşu basılı tutulduğu sürece On yapar tuşu bırakınca off yapar.

2) Dip siviç’ in sadece 1 nolu ayakOn konumunda iken

Siyah tuba basınca 2 nolu çıkış On yapar tuşu bırakınca Off yapar. Kırmızı tuba basınca 1 not u çıkışı On yapar tu1u bırakınca Off yapar.

3) Dip siviç’ten sadece 2 nolu ayak On konumunda iken

Siyah tuş 2 nolu çıkış’ı On/Off yapar

Kırmızı tuş 1 nolu çıkış’ı On/Off yapar

4) Dip siviç’ten sadece 3 nolu ayak On konumunda iken

Siyah tuş 2 nolu çıkış’ı On yapar. Kırmızı tuş 2 nolu çıkış’ı Off yapar.

(2 nolu çıkış On/Off yaparken işlem sırasında 1 nolu çıkış tek ikaz verir).

5) Dip siviç’ten sadece 4 nolu ayak On konum unda iken

Siyah tuş 2 not u çıkış On, 1 nolu çıkış Off yapar.

Kırmızı tuş 1 nolu çıkış’ i On, 2 nolu çıkışı Off yapar.

(Bu fonksiyonda 1 nolu çıkış on olunca 2 nolu çıkış off olur. 2 nolu çıkış on olunca 1 nolu çıkış off olur. 2 çıkış aynı anda verilmez).
