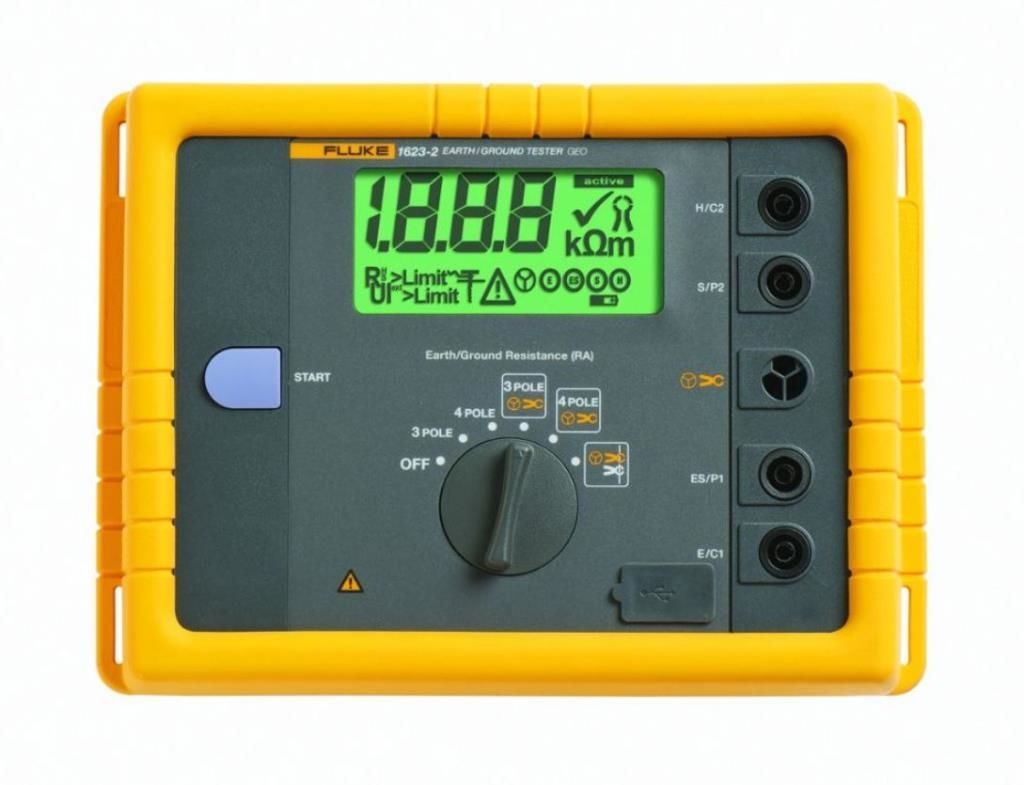

Fluke 1623-2 Geo Topraklama Test Cihazı



Ayrıntılı Teknik Özellikler Genel Ekran:1999 basamaklı LCD Özel semboller içeren ekran; basamak yüksekliği 25 mm, floresan arkadan aydınlatma Kullanıcı arabirimi Tek TURN and START (Döndür ve Başlat) düğmesi konseptiyle anında ölçüm. Tek işletim elemanı döner anahtar ve START (Başlat) düğmesidir Sağlam, su ve toz geçirmez Cihaz, sert ortam koşullarına göre tasarlanmıştır (lastik koruyucu kılıf, IP56) Bellek USB portu üzerinden erişilebilen ve 1500 kayda kadar saklayabilen dahili bellek depolama Sıcaklık Aralığı Çalışma sıcaklığı -10°C ila 50°C (14°F ila 122°F) Depolama sıcaklığı -30°C ila 60°C (-22°F ila 140°F) Sıcaklık katsayısı ± değerin %0,1'i/°C <18°C >28°C Yapısal hata Referans sıcaklık aralığını ifade eder ve 1 yıl süreyle garantilidir Çalışma hatası Çalışma sıcaklığı aralığını ifade eder ve 1 yıl süreyle garantilidir İklim sınıfı C1 (IEC 654-1), -5°C - +45°C (23°F - +115°F), %5 - %95 RH Koruma tipi EN60529'a göre kutu için IP56, pil yuvası kapağı için IP40 Güvenlik Çift ve/veya güçlendirilmiş yalıtım ile koruma. Maks. 50 V topraklama. IEC61010-1: 300V CAT II, Kirlilik derecesi 2 EMC (emisyon bağışıklığı) IEC61326-1: Taşınabilir Kalite sistemi DIN ISO 9001’e uygun olarak geliştirilmiş, tasarlanmış ve üretilmiş Harici gerilim V harici, maks. = 24 V (dc, ac < 400 Hz), daha yüksek değerler için ölçüm yasaklanmıştır V harici reddetme > 120 dB (162⁄3, 50, 60, 400 Hz) Ölçüm süresi Tipik 6 saniye Maks. aşırı yük 250 V rms (yanlış kullanım için) Yardımcı güç 6 x 1,5 V Alkalin (tip AA LR6) Pil ömrü Tipik > 3000 ölçüm Boyutlar (GxYxD) 250 mm x 133 mm x 187 mm (9,75 inç x 5,25 inç x 7,35 inç) Ağırlık Piller dahil 1,1 kg (2,43 lb) Taşıma kutusundaki aksesuarlar ve piller dahil
7,6 kg (16,8 lb) RA 3 Kutuplu Topraklama Direnci Ölçümü (IEC 1557-5) Anahtar konumu R _A 3 kutuplu Çözünürlük 0,001 Ω ila 10 Ω Ölçüm aralığı 0,020 Ω ila 19,99 kΩ Hassaslık ± (değerin %2'si + 3 basamak) Çalışma hatası ± (değerin %5'i + 3 basamak) Ölçüm İlkesi: Akım ve Gerilim Ölçümü Ölçüm gerilimi Vm = 48 V ac Kısa devre akımı > 50 mA Frekans ölçümü 128 Hz Prob direnci (R _S) Maks 100 kΩ Yardımcı topraklama elektrodu direnci (R _H) Maks 100 kΩ Ek R _H ve R hatası_S R _H[kΩ]•••R _S[kΩ]/R _A[Ω]•••%0,2 Hata göstergesi ile R _S ve R _H'nin izlenmesi.
Otomatik aralık seçimi.
Akım pensinden geçen akım çok düşükse ölçüm gerçekleştirilmez. R _A 4 Kutuplu Topraklama Direnci Ölçümü (IEC 1557-5) Anahtar konumu R _A 4 kutuplu Çözünürlük 0,001 Ω ila 10 Ω Ölçüm aralığı 0,020 Ω ila 19,99 kΩ Hassaslık ± (değerin %2'si + 3 basamak) Çalışma hatası ± (değerin %5'i + 3 basamak) Ölçüm İlkesi: Akım ve Gerilim Ölçümü Ölçüm gerilimi Vm = 48 V ac Kısa devre akımı > 50 mA Frekans ölçümü 128 Hz Prob direnci (R _{S +}R _ES) Maks 100 kΩ Yardımcı topraklama elektrodu direnci (R _H) Maks 100 kΩ Ek R _H ve R hatası_S R _H[kΩ]•••R _S[kΩ]/R _A[Ω]•••%0,2 Hata göstergesi ile R _S ve R _H'nin izlenmesi.
Otomatik aralık seçimi. Akım Pensi ile RA 3 Kutuplu Seçmeli Topraklama Direnci Ölçümü (Pens ile _A R) Anahtar konumu R _A Pens ile 3 kutuplu Çözünürlük 0,001 Ω ila 10 Ω Ölçüm aralığı 0,020 Ω ila 19,99 kΩ Hassaslık ± (değerin %7'si + 3 basamak) Çalışma hatası ± (değerin %10'u + 5 basamak)

Ölçüm İlkesi: Akım/Gerilim Ölçümü (Harici Akım Pensi ile)

Ölçüm gerilimi Vm = 48 V ac Kısa devre akımı > 50 mA Frekans ölçümü 128 Hz Prob direnci (R _S) Maks 100 kΩ Yardımcı topraklama elektrodu direnci (R _H) Maks 100 kΩ Hata göstergesi ile R _S ve R _H'nin izlenmesi.
Otomatik aralık seçimi.
Akım pensinden geçen akım çok düşükse ölçüm gerçekleştirilmez. Akım Pensi ile RA 4 Kutuplu Seçmeli Topraklama Direnci Ölçümü (Pens ile _A R) Anahtar konumu R _A Pens ile 4 kutuplu Çözünürlük 0,001 Ω ila 10 Ω Ölçüm aralığı 0,020 Ω ila 19,99 kΩ Hassaslık ± (değerin %7'si + 3 basamak) Çalışma hatası ± (değerin %10'u + 5 basamak) Ölçüm İlkesi: Akım/Gerilim Ölçümü (Harici Akım Pensi ile) Ölçüm gerilimi Vm = 48 V ac Kısa devre akımı > 50 mA Frekans ölçümü 128 Hz Prob direnci (R _S) Maks 100 kΩ Yardımcı topraklama elektrodu direnci (R _H) Maks 100 kΩ Hata göstergesi ile R _S ve R _H'nin izlenmesi.
Otomatik aralık seçimi.
Akım pensinden geçen akım çok düşükse ölçüm gerçekleştirilmez. Kazıksız Topraklama Devresi Ölçümü (2 Pens) Anahtar konumu R _A 2 pens ile 4 kutuplu Çözünürlük 0,001 Ω ila 10 Ω Ölçüm aralığı 0,020 Ω ila 19,99 kΩ Hassaslık ± (değerin %7'si + 3 basamak) Çalışma hatası ± (değerin %10'u + 5 basamak)
