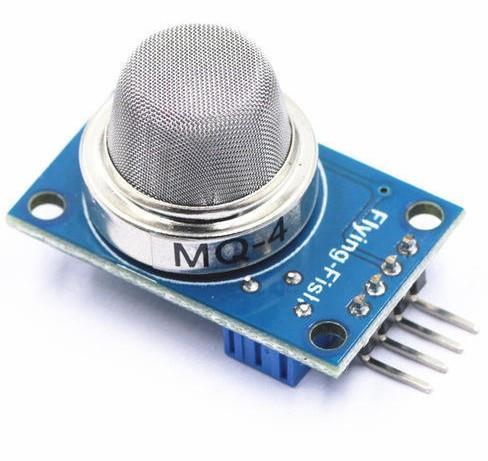

ARDUİNO MQ-4 Doğal Gaz ve Metan Gazı Ölçümleme Modülü
MQ-4'ün kalbinde bir ısıtıcı ve elektrokimyasal sensör bulunur. Hedef gaz membrana girip sensöre ulaştığında akım oluşturan bir redoks reaksiyonuna girer . Bu akım, belirli gazlardaki sensörler için daha güçlüdür. MQ4 durumunda metan, bütan ve propana daha duyarlıdır.
Bu devre kartının A0, D0, GND ve VCC olmak üzere dört çıkış pini vardır.
Dijital Çıkışı Kullanma
D0 pimi, metan gazı varlığında yüksek (VCC'ye eşit) ve aksi takdirde düşük (yaklaşık 0.1 V'a eşit) üretir. Bu "dijital" çıkışı, tahtadaki trimmer pot aracılığıyla kalibre edebilirsiniz.
Projeniz yalnızca metan tespiti gerektiriyorsa, D0 pinini okumak yeterli olacaktır. Arduino UNO ile bir devre şeması:
Burada D0 pini Arduino'nun dijital pin 2'sine bağlanır. Aşağıdaki Arduino çizimi , mikro denetleyicinin her zaman önce MQ-4'ü algılaması için bir kesme kullanır .
Ancak metan konsantrasyonunu belirlemeniz gerekiyorsa, A0 pinine ihtiyacınız olacaktır.
